启动保护电路

发布时间：2011-2-15 18:49:32 发布人：cswok 热度：[]

启动保护电路（点击电路图可放大观看！）

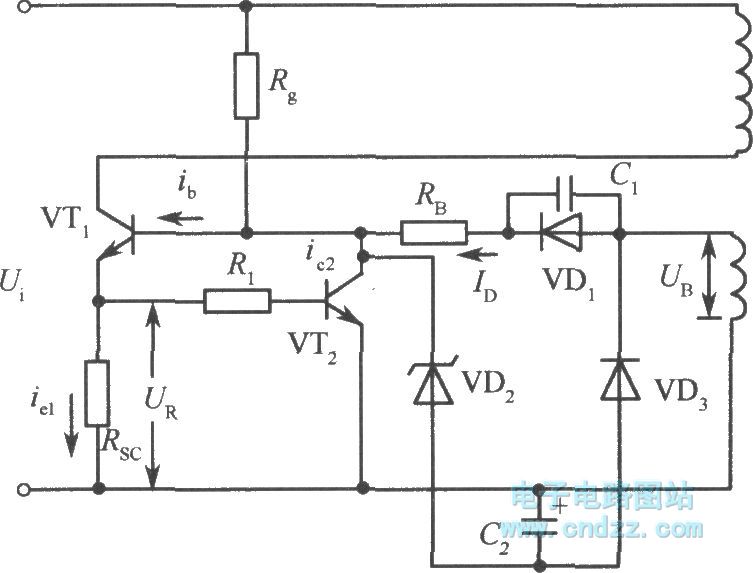

电路（点击电路图可放大观看！）在正常稳压状态时，控制电路（点击电路图可放大观看！）永远保持VT1基极电流为某一数值。但在刚接通电源时，会有很大的启动电流流过晶体管VT1。为了防止此电流烧坏晶体管VTl，启动时必须采取保护措施。最简单的保护如图所示，在VT1的发射极上接一个电阻。

javascript:changeImageSize(this)">

当VTl管电流增大时，电阻Rsc上产生的电压降就增大，VT1的基极电位就升高，驱动电流Id减小到

javascript:changeImageSize(this)">

因而，VT1的基极电流受到限制，VTl的集电极电流被限定在某一个额定值上。从图可以看出，一旦开关三极管VTl的集电极电流在电阻Rsc上产生的压降超过VT2的Ube2，VT2便导通，使VTl基极电流分流一部分，从而使VTl集电极电流不会超过保护值。
