引 言

　　伪噪声序列(PN序列)可应用于扩频通信、信息加密、计算机仿真等领域。PN序列发生器需要一个随机信号源和一系列的离散、量化算法及其硬件实现技术。确定性的混沌可以复制，具有长期不可预测性，且很难区分一个信号是来自于非确定性系统还是混沌系统。因此,混沌满足密码系统设计的基本原则，利用混沌系统作为PN序列的信号源已引起了国内外学者的广泛关注与研究。

　　基于Logistic映射产生PN序列已有不少研究。文献[7]利用模拟电路研究了其实现技术，由于混沌对初值和参数的敏感性，两个模拟电路实现的PN序列，其电路参数不可能完全匹配，且受环境条件的变化而出现失配现象，很难保证保密通信或信息加密中两个PN序列的完全同步。因此，近年来开展了基于数字电路(如FPGA)的PN序列的实现研究，但现有的研究中大多进行仿真实验，无法保证硬件实际输出PN序列的产生及其性能的测试。为此，基于FPGA技术，利用Logistic混沌映射作为随机信号源对实现PN序列的硬件进行了深入研究，提取Logistic数值序列中二进制数的某一位bi(bi∈{0，1})为PN数字序列，实验中获得了硬件输出序列，并通过一个串口通信电路对硬件输出序列进行取样，对其进行序列统计性能分析。分析结果表明，基于Logistic的PN序列性能良好，满足PN序列测试的标准。

　　1 Logistic映射

　　Logistic方程如下：

　　式中：Xn∈(0，1);μ∈(0，4)，当μ取值[3.571 448，4]时，Logistic映射进入混沌态，并表现出复杂的动力学特性。在此取μ=4，令Xn的初值Xo=O.312 5，则xn的时间序列和吸引子相图如图1所示。

　　2 Logistic映射的电路设计及时间序列的量化

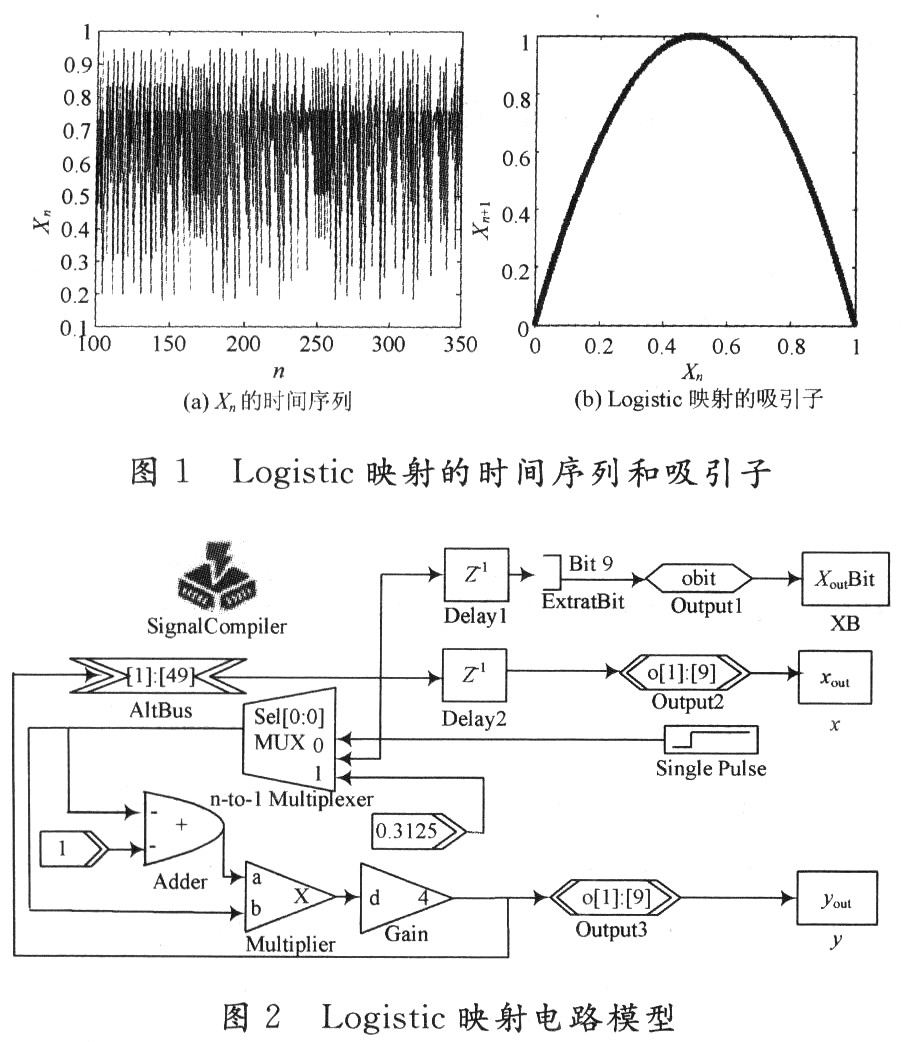

　　DSP Builder。将Matlab和Simlalink系统级设计工具的算法开发、仿真和验证功能与VHDL综合、仿真和开发工具整合在一起，实现了这些工具的集成，将系统级设计的实现与DSP算法的开发相链接，涵盖了算法和存储功能等基本操作。可利用DSP Builder模块迅速生成算法硬件电路，并转成VHDL语言，大大缩短了FPGA的设计周期。图2为Logistic的DSP Builder电路实现模型。

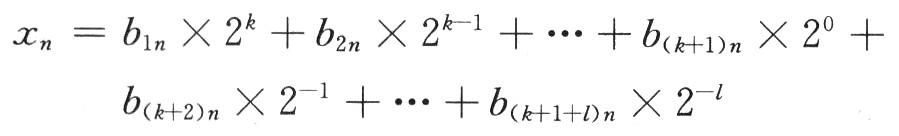

　　图2中为消除毛刺，在各输出端加入了一个延时器。其中，xout为Xn+1的时间序列;yout为其延时一个时钟周期后的输出，即Xo。xout与yout都是以二进制数表示的一系列小数(xn∈(0，1))，可表示为：

　　因为时间序列Xn的数值是用二进制数表示的，随着迭代的不断进行，Xn将随之变化，此时其二进制表示中的某一位(O或1)也随之变化。因此可以提取Xn时间序列中某一位二进制位作为量化值，当Xn的时间序列值随时间变化时即生成一PN序列。图2中的XoutBit为PN序列的输出端，它取自Xn二进制数表示中的第9位。后面的分析表明，这种量化方法同样具有很好的混沌性能和随机性。

　　为了验证图2电路模块的正确性，对Logistic的模块电路进行仿真，其时间序列和吸引子如图3所示。比较图3和图1发现，利用DSP Builder设计的电路有效地实现了Logistic映射的功能。

　　3 基于FPGA的PN序列实现

　　图2中，xout与yout具有相同的k及l值，k=1，l=9，即k+l=10。因为所使用的FPGA开发板自带THS5651DA转换器接受的是10引脚数据，k+l=10可实现匹配。尽管xout在最后输出前转成了10位长度，但在整个内部运算环节，是50位长度的，有限字长明显大于10，这样可以最大限度地保持精度，减少有限字长效应带来的误差，有效实现混沌的非周期特性。

　　理论上混沌序列是非周期的，但因为在使用有限字长表示混沌状态的情况下，加上运算结果的近似化，混沌序列最终会演化为一个周期序列。但是可以通过加长有限字长来延长周期。从实用的角度看，只要设计得好，映射和分叉参数选择合适，所产生的序列周期将足够长，序列的相关特性将足够好，可用的序列数量将足够多，可认为位转换就已够用，因为通信的时间不可能无限长。研究还发现，混沌映射产生的有限字长周期序列具有正的最大Lyapllnov指数。

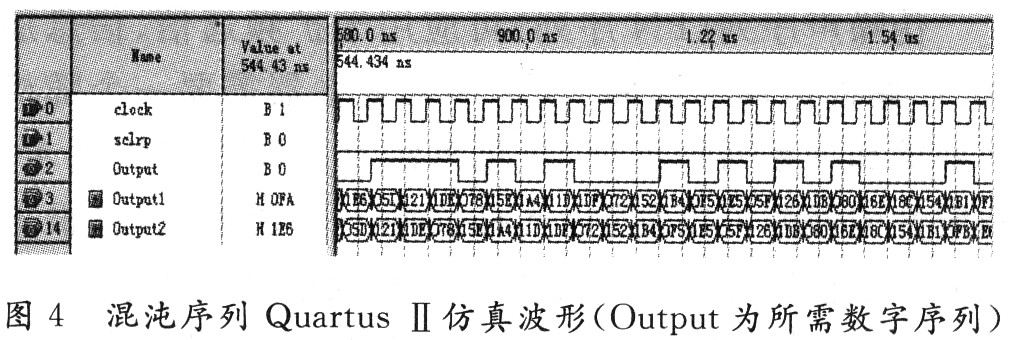

　　将图2所示的图形化模块通过“Signal Corepiler”直接转化为硬件描述语言，再利用QuartusⅡ进行编译，其仿真时序图见图4。其中，Output为抽取的混沌数字PN序列，即图2中的XoutBit;Outputl和Output2分别为Xn+1和Xn。

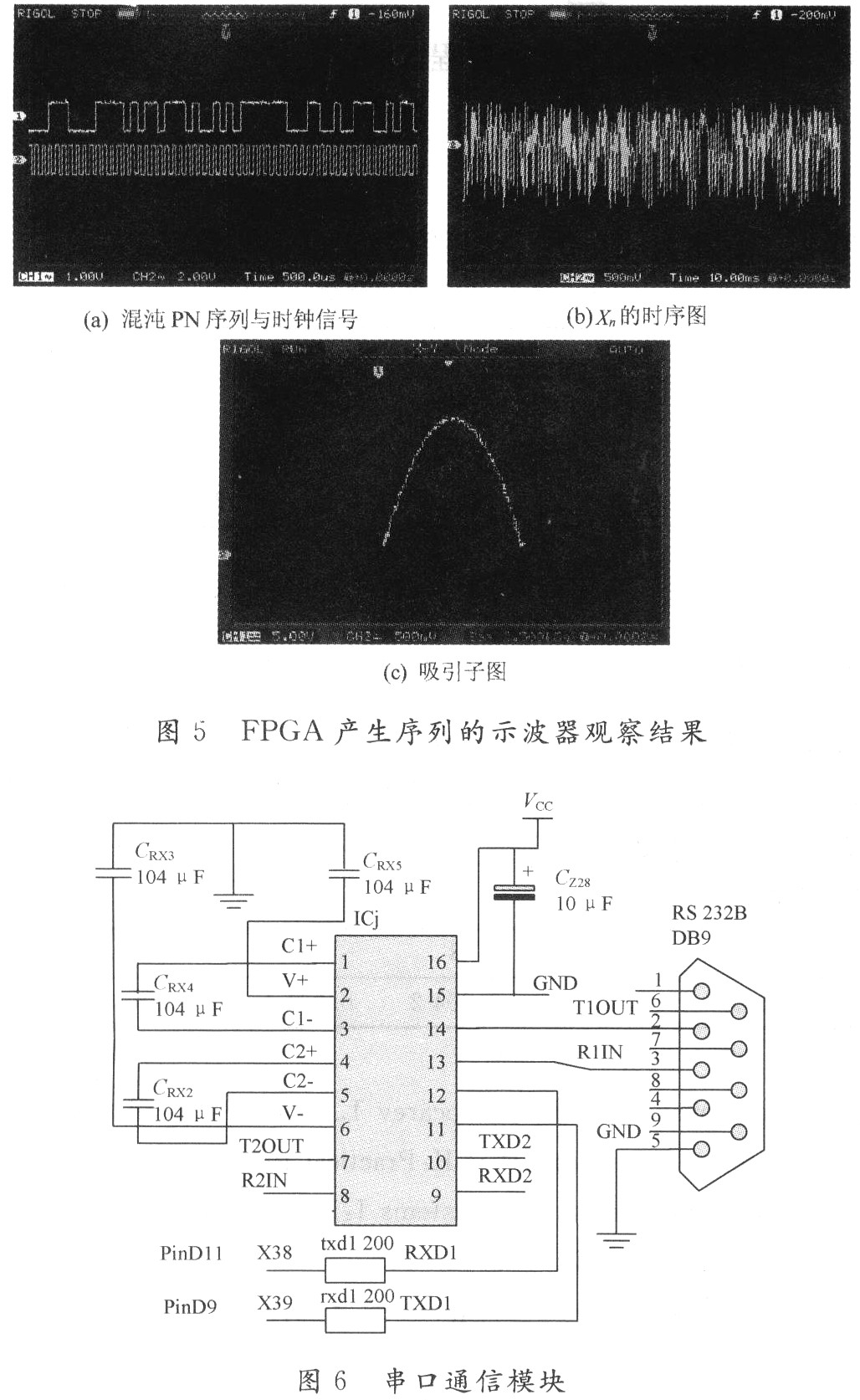

　　把工程文件在CycloneⅡ的EP2C35F484C8进行编译和引脚分配并下载到该芯片进行硬件实验，从数字示波器上观察到的PN序列如图5(a)所示。为了验证硬件实现的精度，通过THS5651芯片对得到的混沌数字信号进行D/A转化，再通过示波器观察其时间序列和吸引子，如图5(b)，图5(c)所示。

　　4 PN序列随机性分析

　　为了对硬件输出的PN序列进行性能测试，首先通过一个串口通信模块电路对FPGA输出的数字PN序列进行采样，然后利用计算机对其进行随机性能分析。这里采用的FPGA开发板其内核为CycloneⅡ的EP2(235F484C8，外围电路提供了USB口、并行I/O以及串口等一系列可供用户选择的端口。抽取Xn二进制表示的小数部分的第9位作为比特序列，并通过串口来实时获得该位在一定时间段t内的所有值，其串口通信模块电路如图6所示。

　　为了确保计算机在接收该序列时不出现比特丢失现象，可预先向计算机发送一组周期序列来保证数据的可靠性。假设串口传输波特率为9 600，系统晶振为20 MHz，为了得到整数倍的分频，可根据公式：

　　n=(20×106×k)/9 600

　　令k=3，则可得出n为6 250。其中，比例因子k可通过锁相环来获得。上述两步骤可通过在QuartusⅡ中添加锁相环代码与分频器代码实现。此时，让系统时钟T=1/9 600再经过二分频后通过串口输出，如果在接收端收到“01010”的周期序列，则表明FPGA与计算机之间的通信无问题。

　　5 PN序列随机性能分析

　　5.1 频率测试(Frequency Test)

　　该测试可用来判断序列当中0和1的个数是否近似相等，若近似相等，则符合随机序列的必要条件。令n0,n1分别代表0与1的个数;n代表序列s的长度。

　　该统计方程为：

　　T1=(n0-n1)2/n

　　若n≥lO，则T1近似符合1维自由度的x2分布。

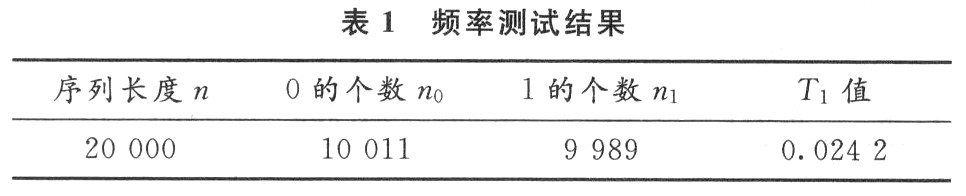

　　对采集到的PN序列进行自由度为l的x2检验，取显著性水平α=0.05，可以从标准表中查到显著性水平a=O.05的x2值为3.84。如果T1值小于3.84，则该序列通过测试。n0,n1和T1的测试值如表l所示，由此可知，该序列的T1值远小于3.84，通过测试。

　　5.2 串列测试(Serial Test)

　　该测试可用来判断序列中00，01，10，11子序列的个数是否近似相等。若近似相等，则符合随机序列的必要条件。令n0,n1分别代表0与1的个数，而n00,n01,n10，n11分别代表s序列中00，01，10，11的个数。由于n00+n01+no+nll=n-l，该统计方程为：

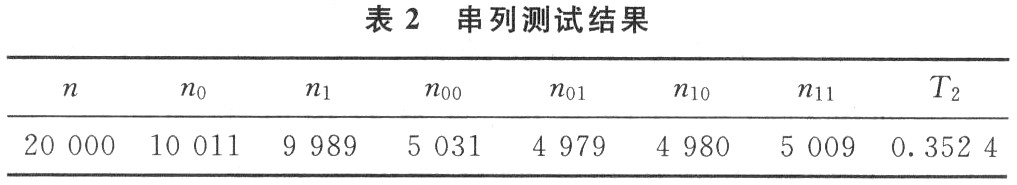

　　若n≥21，则T2近似符合2维自由度的x2分布。对序列进行自由度为2的x2检验。显著性水平α置为O.05，查标准表得此时的x2值为5.99。测试结果如表2所示，T2=O.352 5《5.99，通过测试。

　　5.3 Poker测试(Poker Test)

　　令m为符合(n/m)≥5×2m的正整数，并令k=n/m。将序列s分成k个不重复的部分，每部分的长度为m，令ni为第i个长度为m的序列标号，1≤i≤2m。Poker测试可用来确定ni在序列s中，长度为m的各个不同子序列出现的概率是否近似相等。该统计方程为：

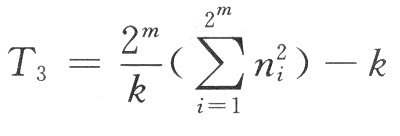

　　式中：T3近似符合2m-1维自由度的x2分布。值得注意的是，频率测试其实是Poker测试的一个特例，令m=1，Poker测试即成为了频率测试。分别取m=1，2，3，4，5，6，对待测序列进行自由度为2m-1的x2检验，结果列于表3。由表3可见，对于不同m值的T3值均小于对应的x2值，通过测试。

　　5.4 游程测试(RLins Test)

　　该测试的目的是为了判断s序列中不同长度的游程是否具有随机序列的游程特性。理论上，在一个长度为n随机序列中，长度为i的连续O或连续1的期望值为ei=(n—i+3)/2i+2。令k为当ei≥5时的最大的i;Bi，Gi分别为各个block和gap的个数。游程测试的统计方程为：

　　则T4近似符合2k-2维自由度的χ2分布。

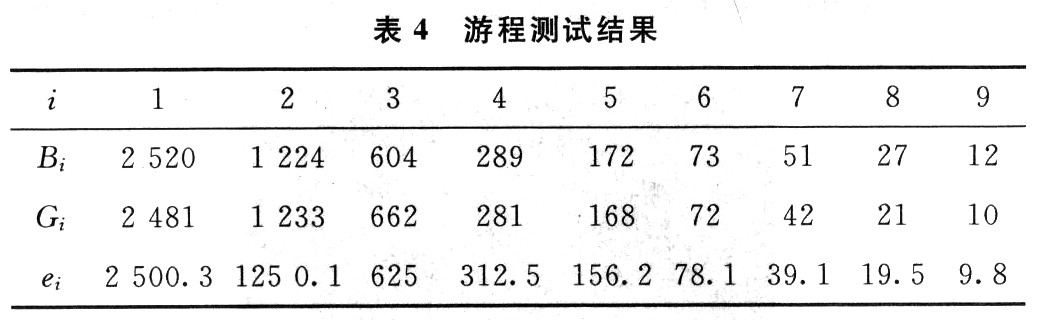

　　分别取i为1，2，3，4，5，6，7，8，9。对本序列，k值为9，所以可对T4进行自由度为16的χ2检验。查标准表知自由度为16的χ2值为26.3。将上述数值代人统计方程，运算得T4=19.883 1<26.3，通过测试。其测试结果如表4所示。

　　5.5 自相关测试(Autocorrelation Test)

　　该测试是为了检测s序列与其(非循环的)移动后的序列的相关性。令d为一个整数，1≤d≤(n/2)。比较s序列和它移动d位之后的序列，两者不同的位的数目可由

计算得出。⊕表异或运算。自相关测试的统计方程为：

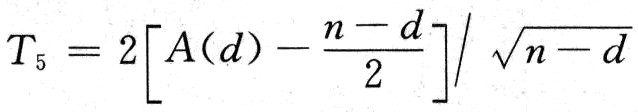

　　当，n-d≥10时，T5近似符合N(O，1)分布。

　　为判断序列是否符合N(O，1)分布，可用余误差函数计算

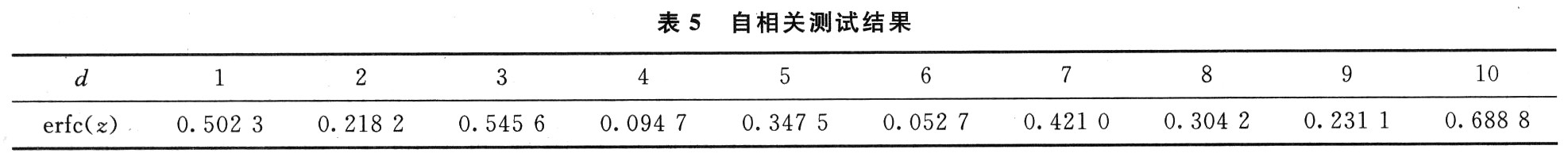

再将erfc(z)与显著性水平α=O.05比较，若大于它，则通过测试，测试结果如表5所示。由检验结果可知，每一个erfc(z)都大于a，通过测试。

　　6 结 语

　　利用Logistic混沌映射作为随机信号源，基于FP-GA技术研究了PN序列的硬件产生。通过对产生的PN序列进行性能分析发现，其具有很好的随机性，可被应用于扩频通信和数字信息加密等领域。由于直接以离散混沌作为随机信号源，相对于将连续混沌离散化后再量化产生PN序列，其精确度更高。由于数字序列是通过抽取二进制数值中某一位产生的，只要迭代值的位数足够多，序列的可变性就更大，从而增大了密钥空间和通信的保密性。
